Produktbeschreibung:

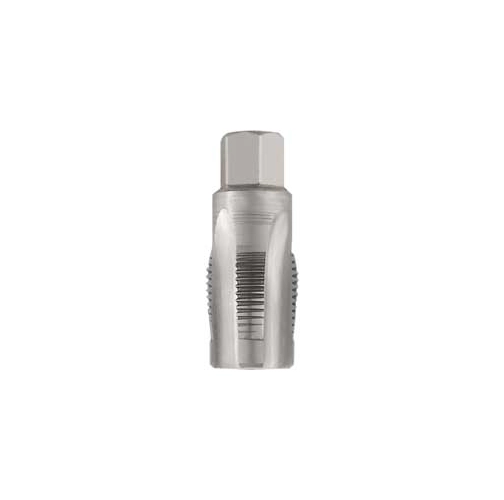

Gewindebohrer für Kabelverschraubungen
Die Gewinde sind metrische ISO-Feingewinde, jeweils mit einer Steigung von 1,5 mm bei allen Maßen. Bei Verteilerschränken mit Wandstärken bis max. 3 - 5,5 mm, werden die Kabelverschraubung in das Gehäuse verschraubt. Zum Bohren des Kernloches verwenden Sie einen unserer verschiedenen Stufenbohrer.
Für das entsprechende Gewinde haben wir Spezial-Einschnitt-Gewindebohrer entwickelt (M 12 - M 32). Unsere Einschnitt-Gewindebohrer verfügen über eine lange Pilotspitze mit der das Werkzeug in der Bohrung fixiert wird, um ein 100% fluchtendes Gewinde auch bei einseitigem Druck zu erzeugen. Den Antrieb des Gewindebohrers haben wir so konstruiert, daß man ihn mit einem handelsüblichen Sechskanteinsatz („Nuß“) und einer Knarre im Einhandbetrieb betätigen kann. Diese Art des Antriebes ist zeit- und platzsparend, im Vergleich zu einem Einsatz mit DIN Handgewindebohrern und Windeisen (Ausladung des Windeisens bis zu 75 cm).
| Art des Gewindewerkzeuges | Einschnittgewindebohrer |
| Aufnahmeform (maschinenseitig) | Sechskant SW13 |
| Beschichtung | keine |
| Durchmesser des Kernlochs | 18,5mm |
| Flankenwinkel | 60° |
| Gesamtlänge | 51mm |
| Gewindeart | MF |
| Gewindegröße | MF20 |
| Gewindelänge | 16,5mm |
| Gewindesteigung | 1,5mm |
| Kühlkanal vorhanden | NEIN |
| Schneidrichtung | Rechts |
| Schneidstoff | HSS-G |
| Toleranz | 6H |
| Artikelnummer | 1066-129 |
| EAN | 9010339074833 |
| Herstellernummer | - |
| E-Class 9.1 | 21180301 |
